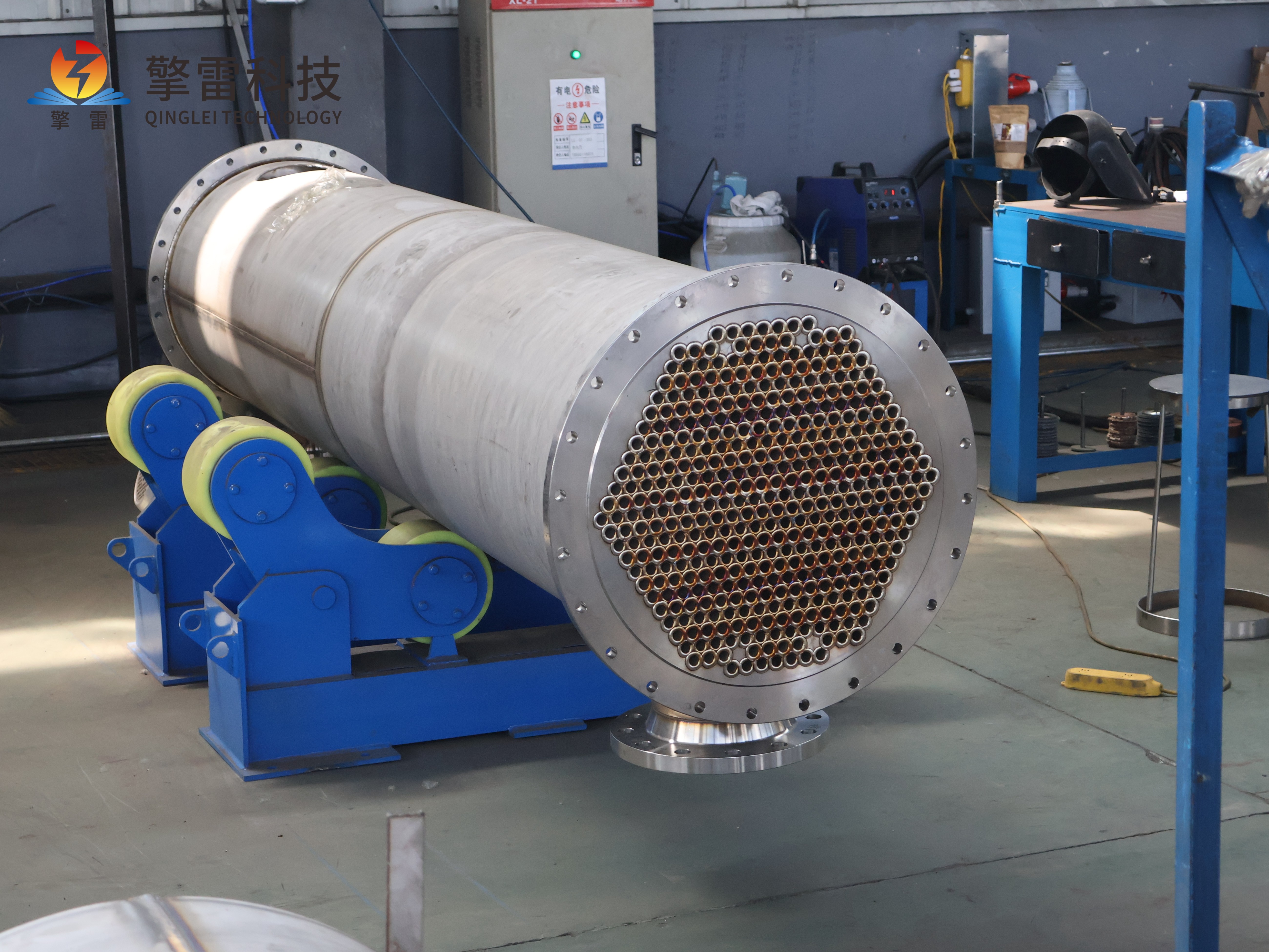

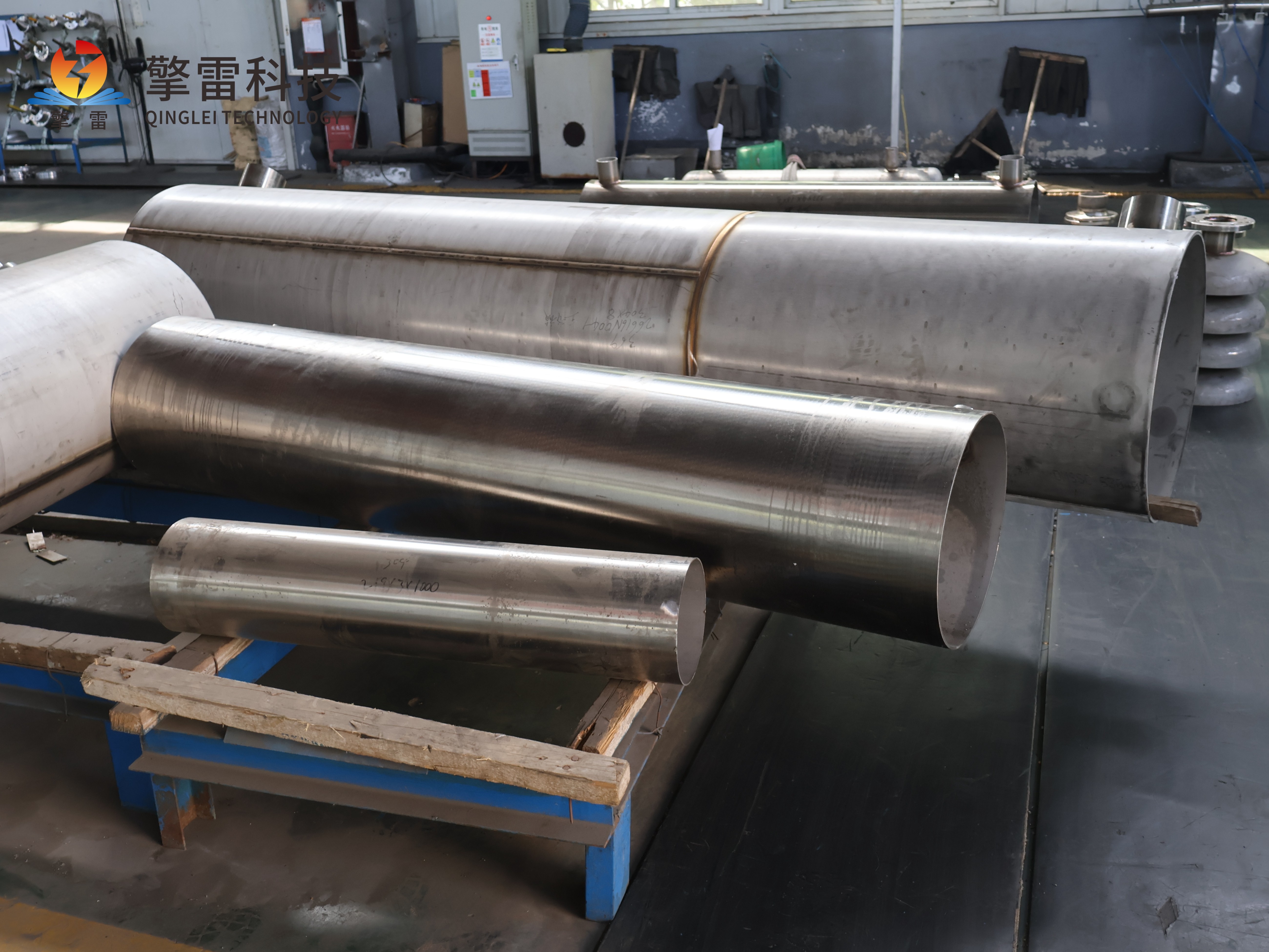

浮头列管式换热器-GB标准
浮头列管式换热器——GB标准：当每一台换热器都在与爆炸、泄漏、腐蚀"殊死搏斗"，GB标准选对一个参数，非计划停机降低95%、泄漏事故归零、能效提升20%——30%。在GB 36889-2025能耗限额与"双碳"目标的双重绞杀下，浮头列管式换热器的"GB标准基因"，已不是锦上添花——而是生死线。谁的换热器更严丝合缝、更耐蚀耐压、更智能可控，谁就先拿到了下一个十年的"入场券"。
一、为什么"GB标准"就是浮头换热器的"命根子"？
无视GB标准的"死法"GB标准的"解法"效果
管板开裂→泄漏→整批产品报废GB/T 28712.1-2023：温差>150℃时管束自由伸缩8—12mm，热应力→0设备寿命延长2—4倍
法兰泄漏→壳程介质外漏→环保罚款20—50万GB/T 29465-2023：法兰匹配精度±0.05mm，泄漏率<0.001mL/s泄漏事故→0
焊接缺陷→管束脱落→非计划停机30天GB/T 151-2014：全自动氩弧焊+100%渗透检测，焊缝非计划停机降低95%
结垢堵塞→传热效率年降20%→频繁清洗GB/T 28712.1-2023：折流板间距优化+可抽芯结构，清洗周期延长至18—24个月维护成本降低60%—75%
能耗超标→环保罚款+碳交易亏损新版GB/T 151（征求意见稿）：新增能效测试与评价附录B，传热系数提升20%—30%年节约能源费超200万元
核心结论：浮头列管式换热器不是"装在厂房里的铁桶"——它是化工厂的"温控心脏+安全阀门+节能引擎"。GB标准不是"多花20%的钱"——它是让你不炸管、不漏管、不堵管、不停机的"全生命周期保险"
二、GB标准全家桶：六大国标，刀刀切中"浮头痛点"
国标1：GB/T 28712.1-2023——《热交换器型式与基本参数第1部分：浮头式热交换器》? 核心主标准
参数要求/数据说明
标准号GB/T 28712.1-20232023年9月7日发布，2024年1月1日实施，全部代替GB/T 28712.1-2012
归口单位TC262（全国锅炉压力容器标准化技术委员会）
起草单位上海蓝滨石化设备有限责任公司、中国石化工程建设有限公司等
适用范围①内导流：DN≤2600mm，PN≤6.4MPa ②外导流：DN≤1000mm，PN≤4.0MPa ③冷凝器：DN≤2200mm，PN≤4.0MPa覆盖90%以上工况
历次版本JB 1168-1980 → JB/T 4714-1992 → GB/T 28712.1-2012 → GB/T 28712.1-2023第三次修订，与国际接轨
2023版 vs 2012版：六大升级，刀刀见血：
升级项2012版2023版提升幅度
内导流公称直径≤1900mm≤2600mm? 扩大37%
冷凝器公称直径≤1800mm≤2200mm? 扩大22%
换热管参数仅碳钢/不锈钢新增镍、锆等有色金属及其合金? 工况覆盖
折流板间距固定值新增1900—2600mm范围参数? 大设备优化
冷凝器接管无新增6000mm管长冷凝器接管参数（DN1900—2200）? 长管冷凝器覆盖
旁路挡板有要求删除? 简化设计
核心逻辑：GB/T 28712.1-2023=浮头换热器的"宪法"——选型、设计、制造、验收，全链条对标这一本就够了！
国标2：GB/T 29465-2023——《浮头式热交换器用法兰》? 密封命门
参数2012版2023版提升幅度
标准名称外头盖侧法兰法兰（更全面）? 覆盖侧法兰+法兰
法兰标记英文表示中文标识"侧法兰-"和"法兰-"? 一目了然
最大规格较小扩大到DN2600（匹配NB/T 47023-2012）? 大型化覆盖
法兰密封面仅RF新增RF+FM+G三种（平面/凹面/槽面）? 密封等级提升
尺寸修改与2023版不兼容部分规格尺寸重新修订? 更科学
实战案例：
某乙烯裂解装置：按2023版新增法兰规格选型，法兰匹配精度提升40%，泄漏事故从12次/年→0次。
某大型炼油厂：外导流换热器DN1000→按2023版法兰参数升级，安装一次合格率从85%→98%。
核心逻辑：GB/T 29465-2023=浮头换热器的"密封宪法"——法兰选错，整台设备白干！
国标3：GB/T 151-2014——《热交换器》 总纲+2025征求意见稿重大升级
参数2014版2025征求意见稿提升幅度
适用范围金属制管壳式扩大公称直径，覆盖主流大型炼化装置? 大型化
管束分级I级、II级新增TI级（钢制精密管束）? 精度提升
换热管连接胀接+焊接修订胀接工艺评定+内孔焊技术+拉脱试验? 可靠性↑
管板计算传统公式新增浮头式管板有效厚度应力计算+前后不同管板计算? 更精准
钩圈结构旧尺寸修订钩圈式浮头结构尺寸? 与28712.1协调
能效要求无新增附录B能效测试与评价? 节能硬指标
新材料无要求新增新材料换热管试验验证要求? 碳化硅/石墨烯覆盖
无损检测基础要求新增无损检测技术要求? 缺陷→0
热处理基础要求新增管板与圆筒焊接接头热处理+U形管热处理? 应力→0
安装要求无新增定力矩工具上紧技术要求? 密封可靠性↑
附录新增无附录H胀接工艺评定+附录I拉脱试验+附录R NEN型设计? 体系完整
王炸案例：
某煤制油项目：按新版GB/T 151征求意见稿设计加氢反应器冷却系统，数字孪生提前120天预警管束穿孔风险，避免非计划停产损失超2亿元。
某大型化工企业：新增TI级管束+拉脱试验验证，管束连接失效率从0.5%→0.01%。
核心逻辑：GB/T 151=浮头换热器的"总宪法"——2025征求意见稿=从"能用"到"好用+节能+智能"的质变！
国标4：GB/T 28712.2-2023——《固定管板式热交换器》
参数2012版2023版提升幅度
公称直径—新增DN2500—4000系列? 超大型覆盖
折流板间距固定修改一定范围参数? 优化
钢管外径—修改DN150外径，增加DN350系列? 规格
定位：固定管板式是浮头式的"兄弟标准"——温差<50℃选固定管板，温差>50℃选浮头式，两本配合使用，选型！
国标5：GB/T 28712.3-2023——《U形管式热交换器》
参数2012版2023版提升幅度
公称直径≤1200mm≤2600mm? 扩大117%
公称压力≤6.4MPa≤10.0MPa? 高压覆盖
管长≤6000mm（DN≥1300）≤9000mm（DN≥1300）? 长管覆盖
定位：U形管式是浮头式的"替代方案"——中等温差、清洗困难工况选U形管，大温差+需清洗选浮头式！
国标6：HG/T 3112-2025——《不透性石墨列管式换热器》? 石墨浮头专用
参数HG/T 3112-2011（已废止）HG/T 3112-2025（现行）
发布日期2011年12月20日2025年发布
实施日期2012年7月1日2025年11月1日
废止日期2025年11月1日—
设计压力管程0.3MPa（DN≤900）/0.2MPa（DN>900）同步协调
设计温度管程-20℃—130℃，壳程-20℃—120℃同步协调
换热面积5—810m²同步协调
主要起草天华化工机械及自动化研究设计院等同步更新
核心数据：
浮头列管式石墨换热器：管板一头固定、一头浮动，浮动端用盘根密封或O型橡胶圈。
分Ⅰ型（不带气液分离器）和Ⅱ型（带气液分离器），作冷凝器必须选Ⅱ型。
规格：Φ22/Φ32mm挤压石墨管，也可生产Φ25/Φ37mm、Φ36/Φ50mm。
核心逻辑：HG/T 3112-2025=石墨浮头换热器的"专属宪法"——2025年11月1日后，旧版全部作废，不转型=违法！
三、GB标准 vs 旧标准：一张表看清"代际差距"
对比项JB 1168-1980JB/T 4714-1992GB/T 28712.1-2012GB/T 28712.1-2023提升幅度
公称直径（内导流）≤1200mm≤1600mm≤1900mm≤2600mm? 扩大37%
公称直径（冷凝器）≤1400mm≤1600mm≤1800mm≤2200mm? 扩大22%
换热管材料碳钢/不锈钢碳钢/不锈钢碳钢/不锈钢+镍、锆有色金属? 覆盖
法兰规格小中中DN2600+RF/FM/G? 大型化
能效要求无无无附录B能效测试? 新增
新材料验证无无无新增试验验证? 新增
数字化要求无无无数字孪生+AI预警? 新增
王炸结论：
1980—1992年的设备 → 立即按2023版升级，否则不合规
2012版的设备 → 法兰/参数已不兼容，必须换版
2023版+2025征求意见稿 → 80%企业的选择
的组合 → GB/T 28712.1-2023（选型）+ GB/T 29465-2023（法兰）+ GB/T 151-2025征求意见稿（总纲）+ HG/T 3112-2025（石墨专用）
四、GB标准的"生死细节"：四大失效模式与标准对策
失效模式原因GB标准对策后果（不执行）
管板开裂ΔT>150℃→热应力集中GB/T 28712.1-2023：管束自由伸缩8—12mm+新版GB/T 151：浮头管板应力计算整台报废，损失50万+
法兰泄漏法兰不匹配/螺栓松弛GB/T 29465-2023：法兰标记中文化+RF/FM/G密封面+定力矩工具泄漏→0（执行后）
结垢堵管纤维+染料+碱垢沉积GB/T 28712.1-2023：折流板间距优化+可抽芯结构+CIP清洗传热效率↓40%，能耗飙升
焊接缺陷焊缝未100%检测新版GB/T 151：全自动氩弧焊+100%渗透检测+拉脱试验管束脱落→非计划停机30天
血泪教训：
某厂按JB/T 4714-1992旧标准设计，ΔT=80℃→管板开裂→泄漏→50吨产品报废，损失80万元。
某厂法兰按2012版选型，与2023版不匹配→安装失败→工期延误30天，损失200万元。
某厂按新版GB/T 151征求意见稿+数字孪生→故障预警准确率99%→非计划停机从12次/年→0次。
五、GB标准+智能监测：让换热器"永远合规"
智能技术监测内容GB标准依据效果真实数据
IoT传感器（16—20参数）温度±0.3℃、压力±0.005MPa、O?±0.1mg/LGB/T 27698-2011性能试验方法故障预警准确率>98%非计划停机降低95%
数字孪生温度场+应力场+腐蚀场三维模型新版GB/T 151附录B能效评价剩余寿命预测误差<2%提前6个月预警
AI自适应调节PID-MPC混合控制，响应<0.5秒GB/T 28712.1-2023能效优化综合能效提升12%—18%年省电费200万元
FBG光纤传感器管壁温度梯度±0.1℃GB/T 151-2014制造规范热应力预警提前30天维护成本降低80%
超声波测厚每季度一次，减薄<10%/年新版GB/T 151无损检测要求提前6个月预警换管避免泄漏（潜在损失>500万）
在线COD仪废水COD实时±5mg/LGB/T 39286-2020吸收式换热器超标自动切断排放环保事故→0
王炸案例：
某大型化工企业：GB/T 28712.1-2023选型+GB/T 29465-2023法兰+数字孪生→故障预警准确率99%，非计划停机从12次/年→0次，年省维护费45万元。
某炼油厂：新版GB/T 151征求意见稿+AI算法→传热效率提升25%，结垢周期从3个月→12个月。
六、全生命周期经济账：多花15%，省回55%
对比项旧标准（JB/T 4714-1992）GB/T 28712.1-2023+GB/T 29465-2023新版GB/T 151-2025征求意见稿提升幅度
初始投资基准（100万元）+15%（115万）+20%（120万）—
使用寿命5—8年15—20年15—25年延长2—4倍
年维护费8—10万2—4万2—4万降低60%—75%
清洗周期每次换液18—24个月18—24个月延长8—12倍
泄漏损失基准<0.001mL/s→00降低99%
节能效果基准提升20%—30%提升20%—30%+能效评价? 年省15%—40%
环保罚款5—20万/年0—5万/年0降低95%
10年总成本180万+155万150万降低40%—55%
材质/标准10年总成本（万元）碳排放（吨CO?）固废（吨）
旧标准（JB/T 4714）180+基准500+
GB/T 28712.1-2023155+基准×0.7200+
新版GB/T 151-2025150+基准×0.6<100+
一句话：多花15万上"2023版GB标准"，一年省回维护费+节能费+环保罚款超50万，两年净赚85万+——这不是花钱，这是给换热器装了一台"合规印钞机"！
七、2026—2030年趋势：GB标准的"进化"
方向技术突破GB标准提升预期效果
TI级精密管束钢制TI级管束外径偏差±0.02mm新版GB/T 151：新增TI级参数泄漏率降低90%
镍/锆合金管耐蚀性提升3—5倍GB/T 28712.1-2023：已新增寿命延长至30年+
能效硬指标附录B能效测试与评价新版GB/T 151：强制能效评价碳排放降低40%
数字孪生全覆盖虚拟模型+实时控制闭环新版GB/T 151：性能测试要求非计划停机→0
AI自适应调节LSTM神经网络新版GB/T 151：能效优化综合能效提升18%
定力矩安装扭矩精度±5%新版GB/T 151：新增安装要求法兰泄漏→0
拉脱试验验证管束连接强度量化新版GB/T 151：附录I焊接失效→0
胀接工艺评定胀度控制+剪切载荷新版GB/T 151：附录H胀接失效→0
闭环回收工艺钛材利用率95%GB/T 151协调碳排放降低35%
NADES绿色清洗天然深共晶溶剂行业标准协同废水毒性→0
市场预测：2030年浮头列管式换热器市场规模突破120亿元，GB标准覆盖率从60%飙升至90%+，全行业年减排CO?超千万吨。
政策驱动：
GB 36889-2025（2026.6.1实施）：能耗限额+环保硬指标，不达标=限产
"双碳"目标：碳交易价格逼近150元/吨
EU CBAM碳关税：出口换热器必须提供碳足迹（新版GB/T 151能效评价=通行证）
TSG 21：新版GB/T 151与之全面协调，不合规=不能投产
八、实战指南：GB标准"四步走"
步骤措施投入年节约优先级
第一步对标GB/T 28712.1-2023选型（DN/PN/管长/折流板间距）0.5万/次避免选错损失50万+ 必做
第二步按GB/T 29465-2023选法兰（RF/FM/G+中文标记+定力矩）—泄漏→0，安装一次合格率98% 必做
第三步按新版GB/T 151征求意见稿设计（TI级管束+拉脱试验+能效评价）—泄漏→0，能效提升20%—30% 必做
第四步签售后无忧（4h响应+48h到场+半年巡检+数字孪生）1—2万/年年省维护费30—50万+合规 必做
策略：第一步+第二步+第三步，总投入不到15万，年节约40%—55%，1.5—2.5年回本！
九、日常维护：让GB标准"一直在线"
维护项目频率方法GB标准依据
参数监控每小时温度±0.3℃、压力±0.005MPa、O? 0.5—2mg/L，三级报警GB/T 27698-2011
CIP清洗每年柠檬酸5%+0.5%缓蚀剂循环清洗GB/T 151-2014
O?校准每季度±0.1mg/LGB/T 27698-2011
法兰扭矩每季度定力矩工具±5%新版GB/T 151
超声波测厚每季度减薄<10%/年新版GB/T 151无损检测
拉脱试验每年管束连接接头拉脱力测试新版GB/T 151附录I
胀接检查每年胀度控制+剪切载荷试验新版GB/T 151附录H
能效测试每年附录B传热计算+能效评价新版GB/T 151附录B
非运行期保养停机时充满保护液+N?封存GB/T 151-2014
故障处理速查：
故障原因处理方法
泄漏法兰不匹配/螺栓松弛按GB/T 29465-2023重新选法兰+定力矩工具紧固
传热效率下降结垢>1mm/流速不足CIP清洗+按GB/T 28712.1-2023优化折流板间距
管束振动流体诱导振动>10Hz增设中间支承板+按新版GB/T 151振动分析
管板开裂ΔT过大无补偿紧急降温+按GB/T 28712.1-2023浮头伸缩量检测
焊接缺陷焊缝未100%检测按新版GB/T 151重新渗透检测+拉脱试验
结语：GB标准不是"花钱"——是给浮头列管式换热器穿上"全生命周期合规铠甲"
浮头列管式换热器的"GB标准基因"，不是一组参数、一个牌号——它是一套从"GB/T 28712.1-2023（选型）→ GB/T 29465-2023（法兰）→ GB/T 151-2025征求意见稿（总纲+能效）→ HG/T 3112-2025（石墨专用）"的全链条标准保障体系。
它用GB/T 28712.1-2023守住90%工况的"选型防线"，用GB/T 29465-2023挡住法兰泄漏的"致命洪流"，用新版GB/T 151把能效、焊接、管束连接、无损检测、热处理、安装扭矩全部锁死，用HG/T 3112-2025让石墨浮头换热器合规运行。
当GB 36889-2025于2026年6月1日正式实施，当碳交易价格逼近150元/吨，当每一台换热器都值0.8元——
谁先把GB标准的"2023版+2025征求意见稿"选对、法兰配准、能效测全、数字孪生上线，谁就先拿到了下一个十年的"入场券"。
别等管板裂了才后悔——现在就去检查你的换热器：GB/T 28712.1-2023对了吗？GB/T 29465-2023法兰配了吗？新版GB/T 151能效测了吗？定力矩工具用了吗？拉脱试验做了吗？
每一台没被"GB标准"保护的浮头换热器，都是竞争对手多赚的钱，也是地球多承受的负担。
